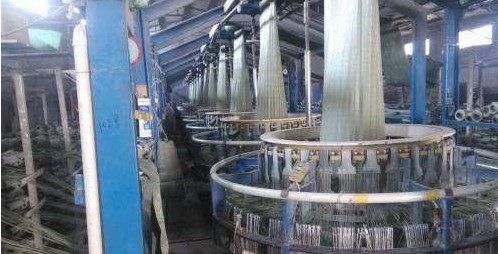

工業變頻器改造負載介紹：塑料圓筒編織機又名圓織機，是紡織機械的一種，是塑編企業的主要編織機種。主要用于生產化工袋、水泥袋、大米袋面粉袋等。
圓織機的結構：
與其織機同樣,擁有三個主運動機構和二個副運動機構。
一、圓形織機-主機的開、插、打、織機構
圓織機的主機由電機、減速系統和機座組成。主轉盤帶動滑塊、滑帶、棕帶(棕框)、棕絲，配合跳桿(拉桿)組件和環規組成開啟機構；引緯機構由梭子推桿、梭子等組成。圓織機沒有特殊的打緯結構，但是梭子上的拉桿通過梭子的圓周運動驅動前端的輥子，將扁平的色帶拉向環量規(開口)。
二、圓形織機的進給機構&機架和滾筒
經線架一般以鋼管或型鋼為骨架，由支撐軸和經線管靠板成排成列組成。導向輥更適合于主動導向，帶有自己的扭矩電機、減速器和傳動鏈驅動導向輥的旋轉。被動送經是指沒有驅動力，由主機拉的扁線帶動旋轉，適用于線密度高的扁線。主動送經輥也叫自動送經輥。
三，圓形織機上牽引系統和收卷機的繞組機構。
主機同時驅動上牽引系統,該功能是通過變緯齒輪來改變緯密,在經過減速機的降速,然后經過平輥牽引來進行編織布,編織出的布通過收卷機卷取成布卷。其中收卷機是由力矩電機、減速機及二輥平面滾取等進行卷布工作。
四、圓織機關鍵技術數值。
圓織機的關鍵技術數值之間的差異較小,其關鍵技術數值是主機轉速,編織幅寬的極限大小數值,梭子數量,經緯密度,經紗數等。
解決方案：
(1)工業變頻器控制回路圖：

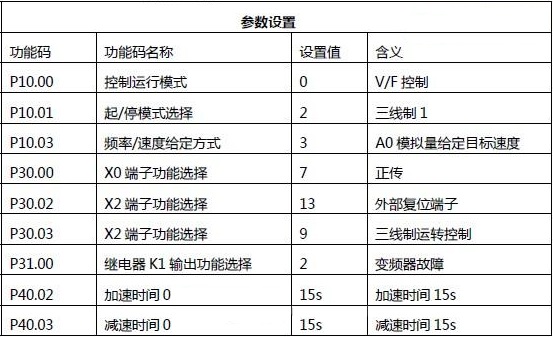

(2)工業變頻器參數設置：
應用特點：
1.特色的行業功能設計，提高生產效率。
2.提高產品質量：變頻調速性能穩定。
3.減低設備在啟動時對電網的干擾，啟動電流可控制在額定電流內不構成對電壓沖擊。
4.減低在設備啟動時對機械的沖擊，平滑啟動可延長機械的使用壽命。
5.滿足無級調速，調速簡單方便。
6.保護功能強大。
本文關鍵資料由杭州三科變頻器整理編輯。
