通過采用
PLC控制柜，我們可以完成設備和工藝的自動控制的同時，也能夠完成遠程網絡操作。并且它具有性能穩定、而且擴展性好、抗干擾等特性。

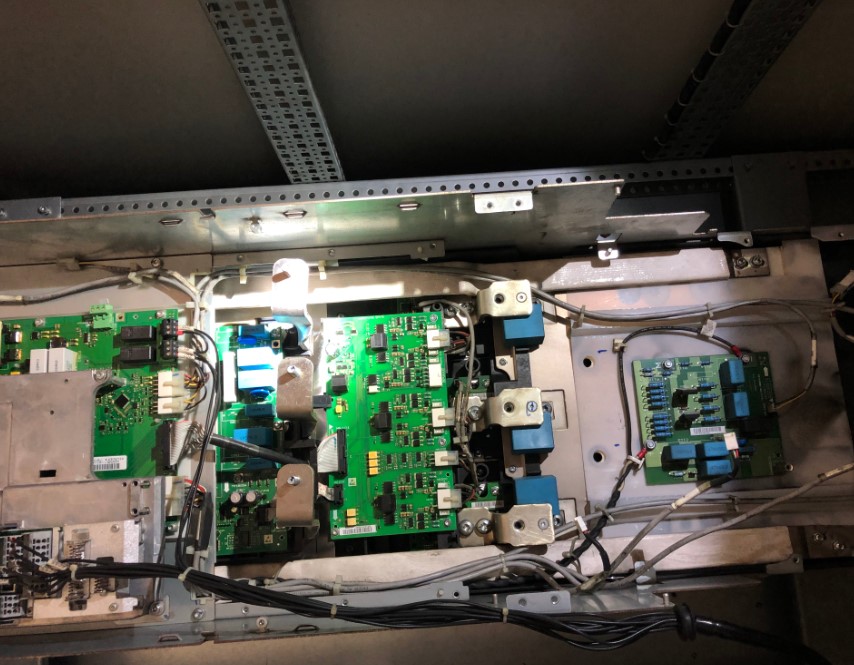

變頻柜(變頻器電控柜/電控柜)由內置變頻器加外圍控制、維護、顯現和其他電氣元件和機柜。是三相交流電機(包括風機、水泵)變頻調速控制的交傳播動安裝和節能安裝。
plc控制柜與變頻控制柜之間的運轉原理差異如下：
1、PLC控制柜主要用于機構的邏輯控制和動作流程控制。
2、變頻控制柜既可起到維護動力安裝的作用，又具有軟啟動功用；如改動風機、水泵等負荷的轉速，調整液壓流速等。
3、但在實踐應用中也有將PLC控制器與變頻調速柜集成的。PLC還能夠?qū)ψ冾l控制柜停止控制，但更多的功用是用于變頻調速。
4、在目前的自動化控制系統中，為防止變頻器對PLC模仿量干擾而形成采集數據的不穩定等狀況發作，在產品設計消費過程中將PLC與變頻集成在同一或相鄰的柜內。
依據局部電氣研發人員多年的理論與實踐分離得出的經歷來看，在PLC和變頻器同時運用的自控系統中，應留意以下幾點：
1、應分別配置PLC供電電源和電力系統供電電源(變頻電源),PLC供電應選用隔離變壓器；
2、電源線應盡量與信號線分開，信號線應屏蔽；
3、無論是輸入還是輸出模仿信號，模仿量通道都必需運用信號隔離模塊;
4、需求在PLC程序中做軟件濾波設計；
5、信號與動力部分的需求應該分開設計。
