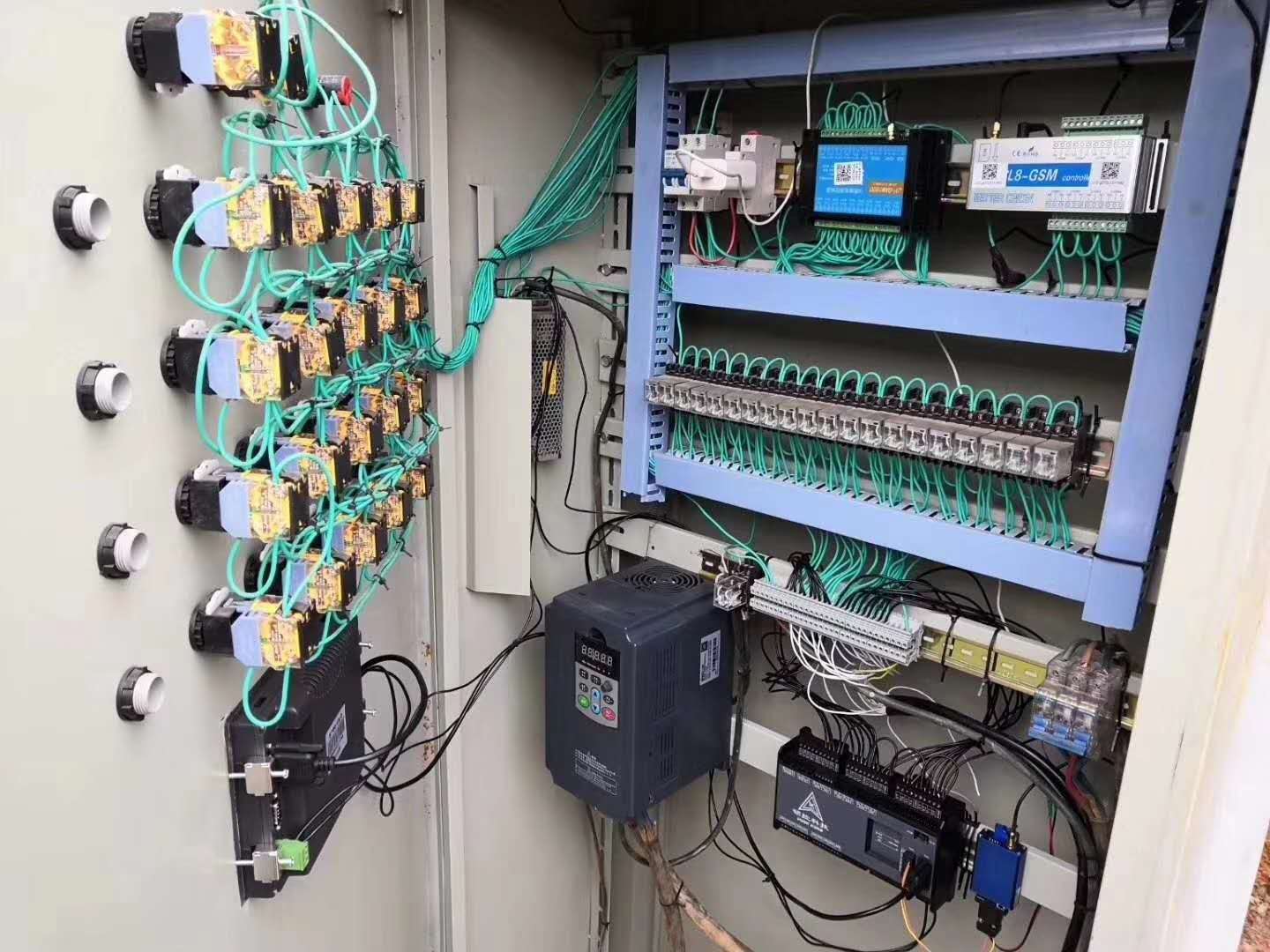

變頻控制柜的繪圖設計相關需求:控制柜圖紙和非標圖紙。
獨立的電氣控制柜或箱體，是安裝和使用電氣控制裝置的必要條件。該裝置的設計應從下方面考慮：
1、電動箱及柜體的總體尺寸及結構類型，須根據操作要求及控制面板、箱體及柜體內各種電氣元件的尺寸而定。
2、根據現場安裝、操作和維修方便的要求，設計電控柜門開口方式和類型。
并根據上述要求，先繪制箱體形狀圖，估算零件尺寸，再按比例繪制形狀圖，再?gòu)膶?duì)稱、美觀、方便等方面考慮各尺寸的調整。確定了控制外觀后，根據上述要求設計了控制柜各部分的結構，繪制了控制柜的裝配圖。并指出了加工要求，然后根據需要為電控柜門鎖。當然，考慮到電控柜外形結構的不同，電控柜的設計需要注意吸收各種優點。對于非標準電氣安裝工具，根據機械零件的設置和修改，制作零件圖紙，并清楚記錄適當尺寸的公差。
然后，根據各種工程圖紙，對控制箱所需的各種零部件和原材料進行了全面修改，根據采購產品類型、訂正產品清單、標準材料清單、關鍵原材料消耗分配表和輔助材料分配表等列出，投標人和企業生產管理單位可以預先準備原材料，預先準備生產和制造，方便成本調整。
上述內容由杭州三科變頻器工程部維修人員整理發布。
